主要技术参数:
品名:热风循环台車烘箱
型号 FBGZX-4.58
工作室尺寸 (mm) 2200(宽)*1300(深)*1600(高)
设备外形尺寸约 2560(宽)*1600(深)*2100(高)
设备安装尺寸约 4800(宽)*3800(深)*2100(高)
总消耗功率 48KW
電源電压 380V 50HZ
控温范围 50~300℃
小显示温度0.1℃
温度波动度 ±1℃(恒温空载状态下)
温度均匀度 ±2.5%(恒温空载状态下)
升温到200度 约30分钟
台車承重 >2吨
各系统配置及技术说明:
箱體结构
1) 本设备由室體、加热系统、電气控制系统、送风系统、保护系统、台車轨道系统等组成。
2) 箱體采用设备制作、工艺、線条流畅,美观大方。
3) 内箱材质為不锈钢材质202材质,厚度1.0mm,外箱材质為冷轧钢板经表面特殊处理后烤漆处理,经久耐用,美观大方。
4) 内箱与外箱之间的保温材料為优质超细玻璃纤维保温棉,保温层厚度:≥70mm, 隔温效果好,性能的绝缘结构。从里到外有内腔、内壳、超细玻璃纤维、铝制反射铝箔片、空气夹层,内胆热量损失少。内胆外箱及门胆机构独特,极大减少了内腔热量的外传。
5) 门与门框之间采用高性能密封材料及独特的橡胶密封结构,密封、耐高温性、抗老化性好。
6) 箱内风道采用双循环系统,不锈钢多翼式离心风轮及循环风道组成,置于箱體顶部的電加热器热量通过循环风道自右向左水平循环,能使热空气充分对流,使箱内温度达到均匀。提高了空气流量加热的能力,大幅改善了干燥箱的干燥能力。
7) 烘箱顶部设有排气口带有机械阀控制,可外接排气管路将箱内挥发性气體排到室外(产品发货前提供排气口接头图纸)。

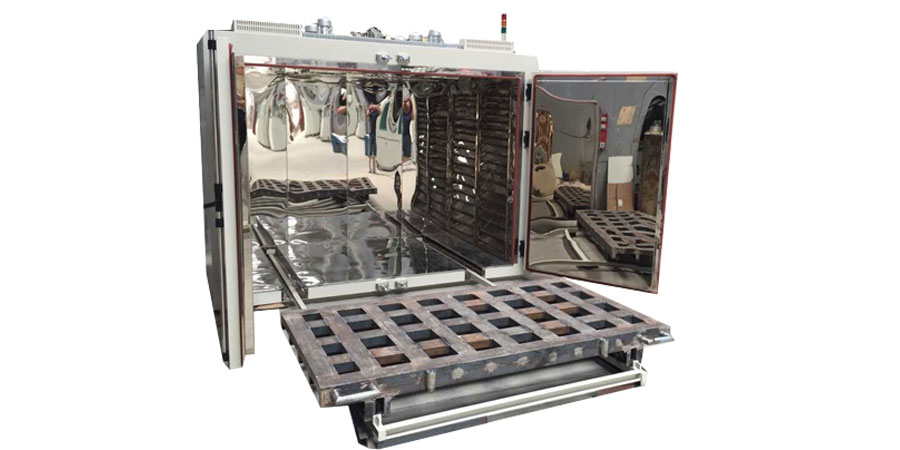

8) 烘箱底部配置高强度台車轨道(工字钢材质)和大型台車(工字钢材质),产品进出烘箱便捷性好,安全性高(详见设备参考图片)。
温控系统
采用日本“富士”可程式温度控制器,控温。双屏高亮度宽视窗数字显示,示值清晰、直观。微電脑智能控制,控温精确而稳定。超温报警并自动切断加热電源。
主结构及功能
1) 控温仪规格:精度:±0.1℃(显示范围)
2) 传感器為A级Pt100铂電阻传感器,精度高,数据准确
3) 解析度:±0.1℃
4) 控制方式:热平衡调温方式(BTC)
5) 微電脑智能控温仪,设定、箱内温度同时数字显示
6) 操作界面简单、易學、容易掌握
备注:工作程序要求:产品送入干燥箱后。第1个程序:1个小时内要从常温上升到200℃。然后自动跳转到第2个程序。第2个程序: 200℃保温6个小时。然后自动关闭加热,风机仍旧继续运行。
電器控制系统
1) 電气控制部分元件均采用國内品牌“正泰”。
2) 電气線路设计新颖,合理布線,安全可靠。
3) 箱體右部為電气控制柜,方便于集中检查维修。
安全保护系统
1) 超温报警
2) 过電流保护
3) 快速熔断器
4) 接地保护
5) 通过过升温警报来关闭加热器。
6) 感应器以及電气设备有超负荷保护或漏電保护
7) 隔热能力:在200℃热力均衡时,触摸干燥炉外板时不会有烫伤等的受伤。
